四探針測試儀使用方法及原理介紹
發布時間： 2023-08-24 14:20:24 點擊： 1627
四探針測試儀使用方法及原理介紹

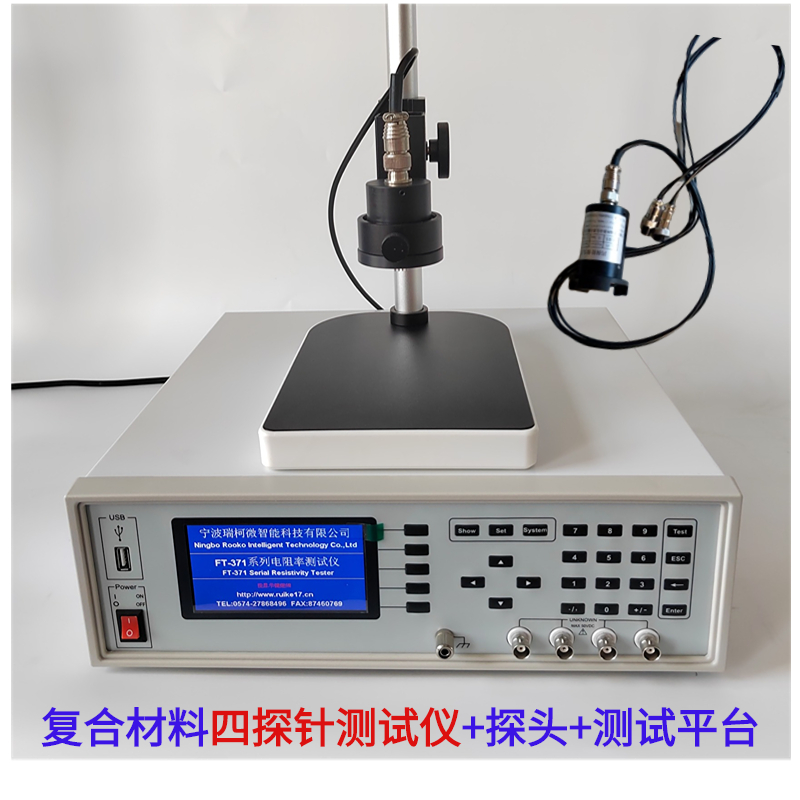

四探針測試儀的使用包括以下步驟：
接上電源，開啟主機，此時“R”和“Ⅰ”指示燈亮。預熱約5分鐘。
在測試電阻率時電流量程的選擇可以根據以下參數來選擇：電阻率在〈0.06歐姆·cm時可選擇電流量程為100mA的檔位；在0.03～0.6歐姆·cm時可選擇10mA的檔位；在0.3～60歐姆·cm時可選擇1mA的檔位；〉30歐姆·cm時可選擇0.1mA的檔位。
選擇好電流量程后，在電動平臺上放置被測物品，用手在工作臺面上的下降按鈕按下，使被測物品接通電流。主機此時顯示電流數值，這時調整調節電位器W1和W2進行粗調和細調。調到所需要測試電流值后就可以進行測試了。
在主機操作面板上按下e和R/e鍵，把所需要測試的物品放在電動測試平臺上，按下下降按鈕后，主機顯示屏上顯示此次測試的數據。按上升按鈕后取走被測物品進行下一次測量
四探針測試儀的原理是利用四個電極來消除被測電阻器材料的接觸電阻和電纜電阻對測量結果的影響。四個電極分為兩對，一電極對被用作電流輸入，另一電極對被用作電壓檢測。通過這種方法，測試儀能夠在測試物表面建立一均勻電場，從而避免接觸電阻對測試結果的影響。
